首頁產品及方案變頻FRENIC-NewVP

FRENIC-NewVP

高操作性，導入后也可放心的長壽命設計

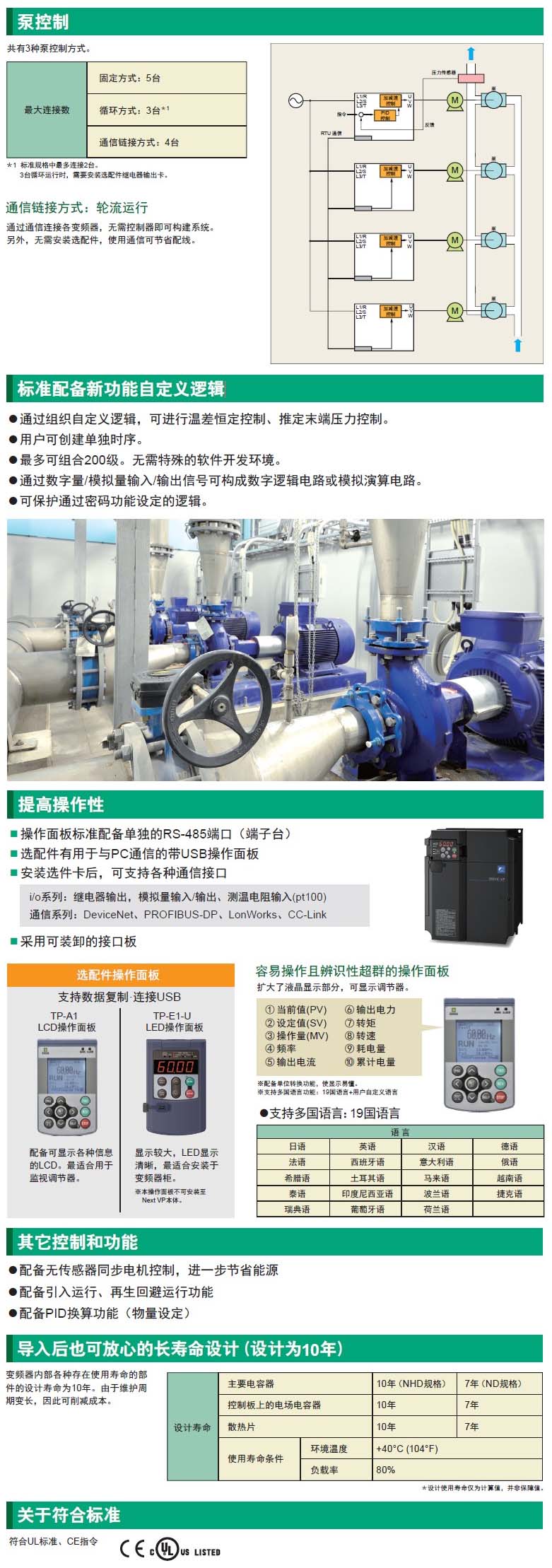

產品概況

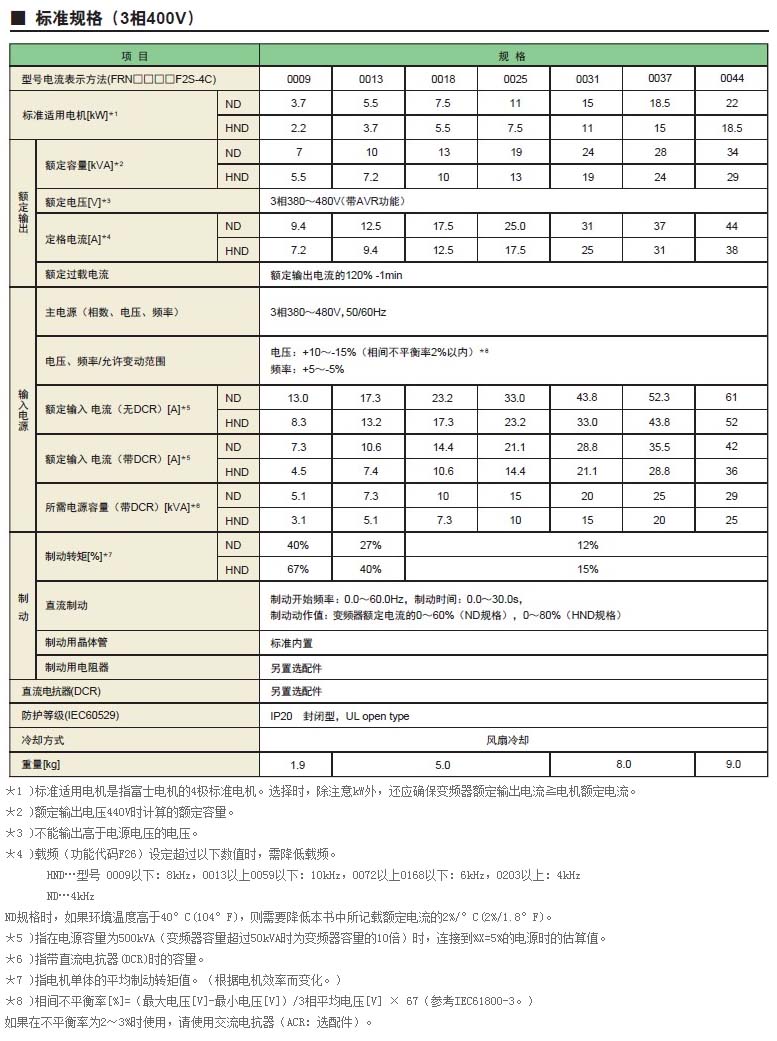

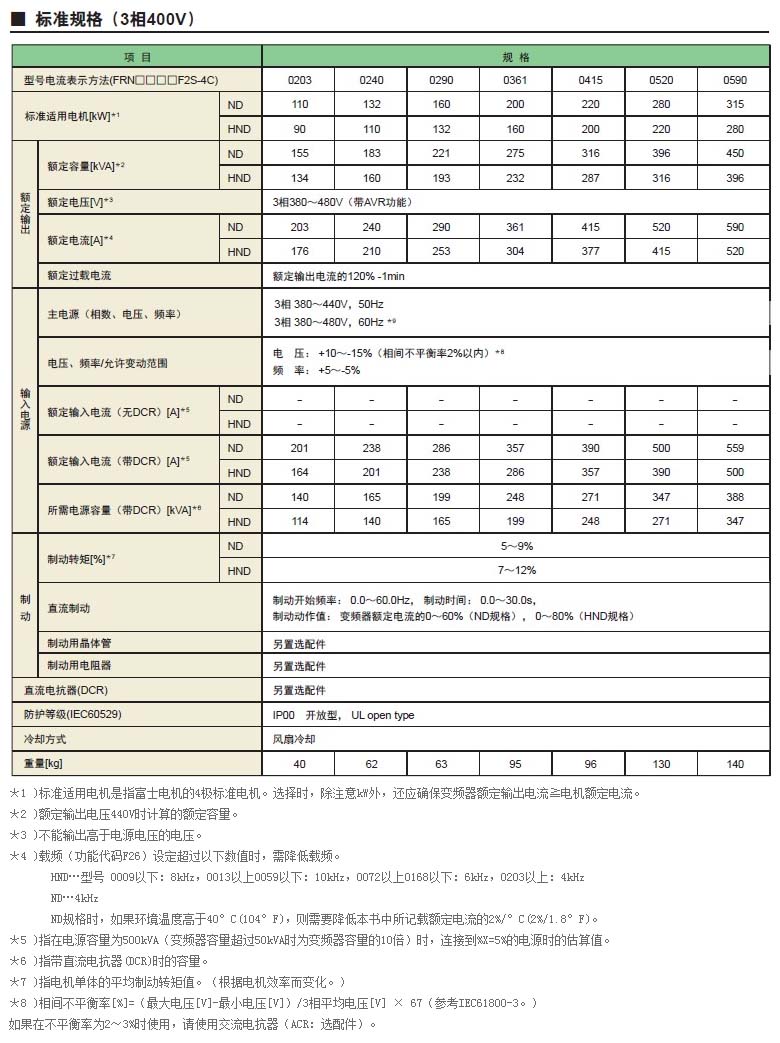

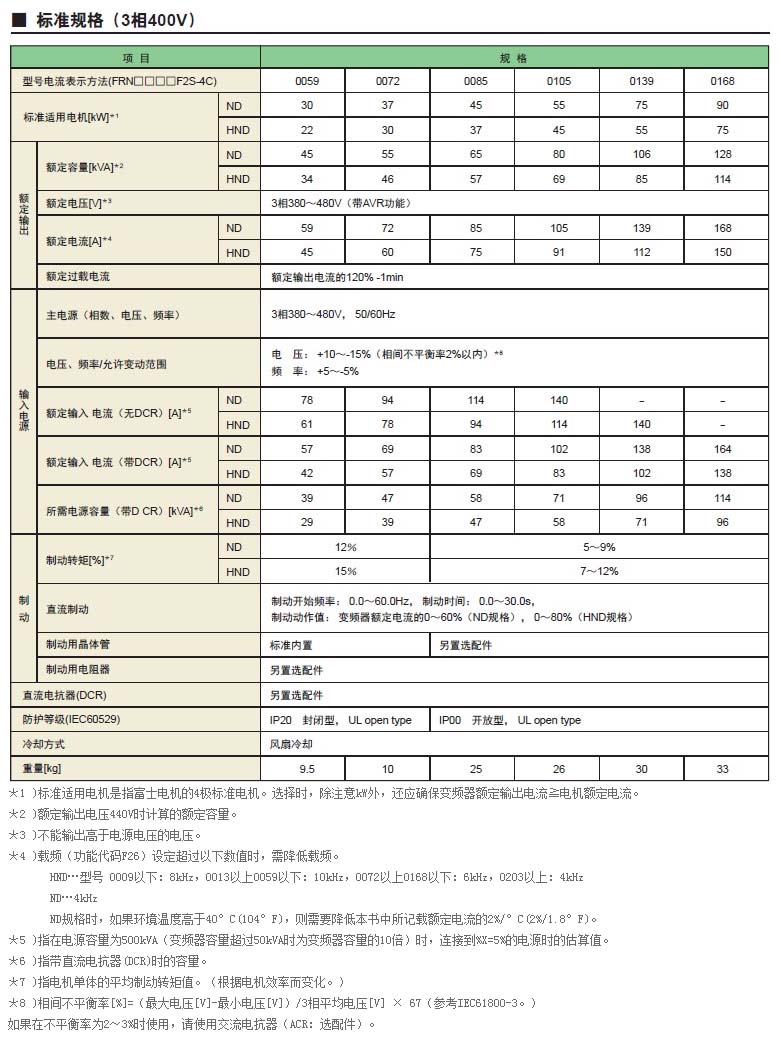

參數規格

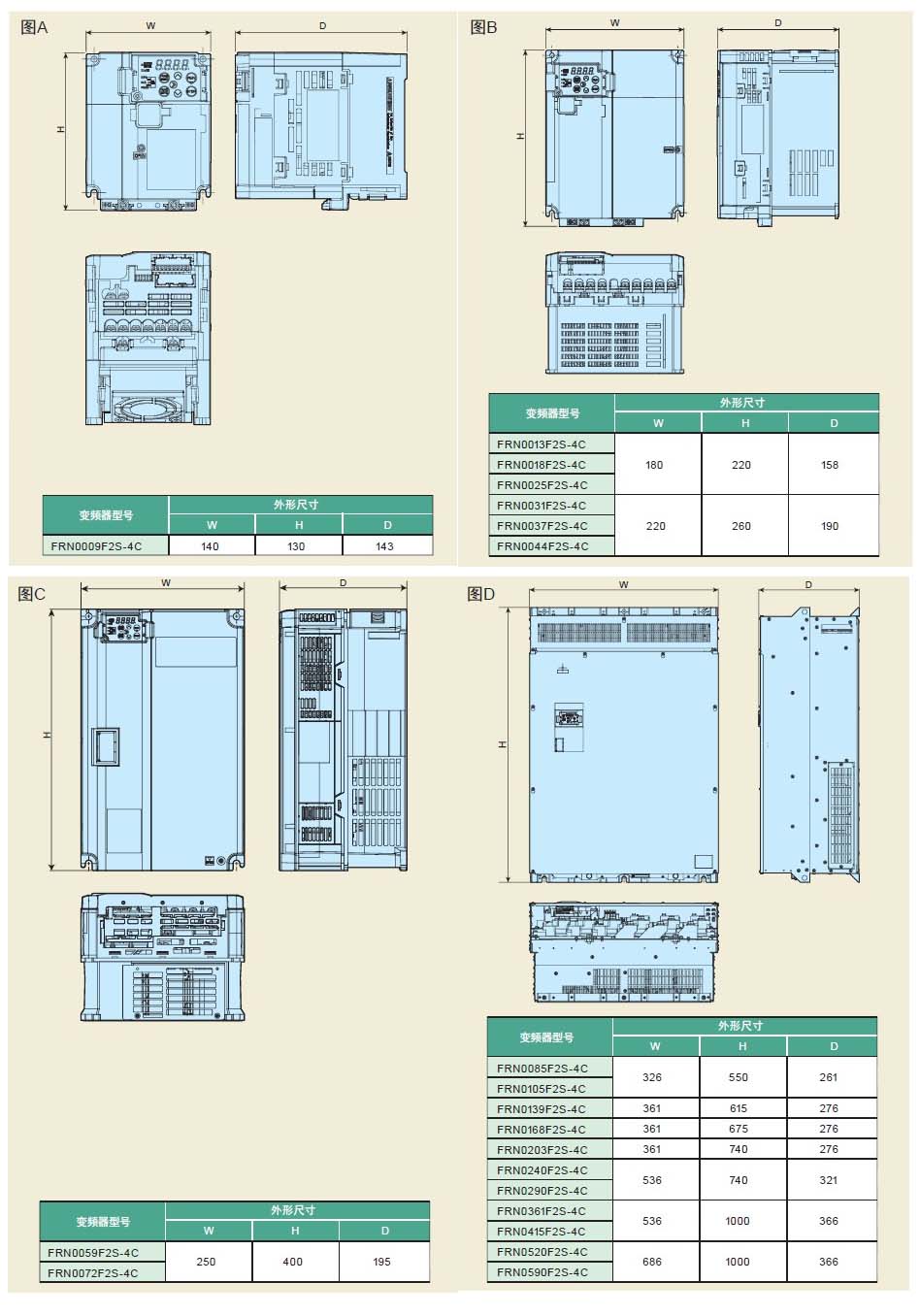

外形尺寸

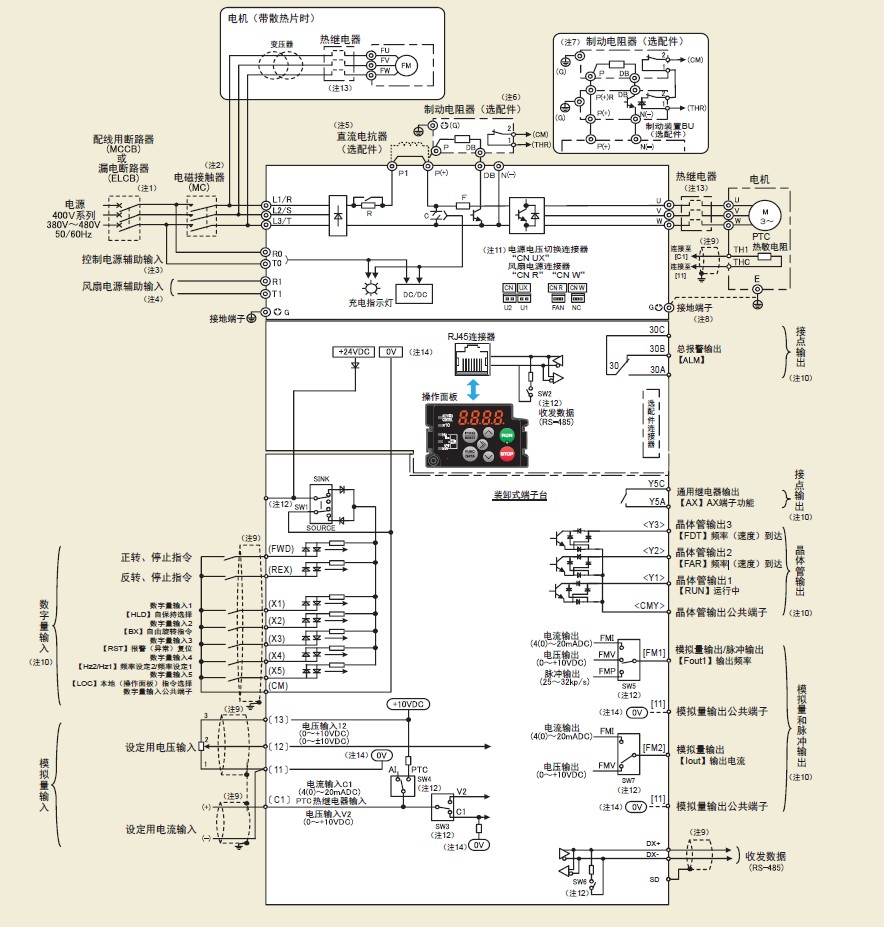

接線圖

（注1）	變頻器輸入側（一次側）有配線保護功能，因此，請?jiān)诟髯冾l器上安裝推薦的配線用斷路器(MCCB)或漏電斷路器(ELCB)（帶過電流保護功能）。請勿使用推薦額定電流以上的斷路器。
（注2）	MCCB或ELCB用于從另外的電源分離變頻器，因此，請根據需要，在各變頻器上安裝推薦的電磁接觸器(MC)。另外，在變頻器附近安裝MC或螺線管等的線圈時，請以并聯 方式連接浪涌吸收器。
（注3）	0059以上型號的變頻器配備有R0、T0端子。即使切斷變頻器的主電源，依然希望保持保護功能動作時的總報警信號或希望始終顯示操作面板時，請將該端子連接至電源。即使不向該端子輸入電源，向L1/R、L2/S、L3/T輸入電源后也可運行變頻器。
（注4）	通常無需連接。與高功率因數電源再生PWM變流器（RHC系列）等組合時使用。（0203以上型號時）
（注5）	連接直流電抗器(DCR)（選配件）時，請拆下變頻器主電路端子P1-P(+)間的短路棒后再進行連接。0139（ND規格）、0618（HND規格）以及0203以上型號必須連接。電源變壓器容量在500kVA以上且為變頻器額定容量10倍以上時，以及同一電源系統中“有半導體負載時”，請使用直流電抗器（選配件）。
（注6）	0072以下型號的變頻器內置制動晶體管，可在P(+)-DB間直接連接制動電阻器。
（注7）	為0085以上型號的(400V)系列變頻器連接制動電阻器時，務必與制動裝置（選配件）并用。將制動裝置（選配件）連接在P(+)、N(-)間。輔助端子[1]和[2]存在極性。請按照本圖進行連接。
（注8）	為電機接地用端子。為抑制變頻器干擾，推薦通過本端子進行電機接地。
（注9）	控制信號線使用雙絞線或屏蔽線。屏蔽線必須接地，但外部感應干擾較大時，將其連接至CM，可能會抑制干擾的影響。請盡量與主電路配線隔開，不要放入同一電纜槽內。（推薦距離10(cm)（3.9英寸）以上。）交叉時，請盡量使其與主電路配線垂直相交。
（注10）	端子【X1】～【X5】（數字量輸入）、端子【Y1】～【Y3】（晶體管輸出）、端子【Y5A/C】～【30A/B/C】（接點輸出）及端子【FM1】～【FM2】（模擬量和脈沖輸出）中記載的各功能表示產品出廠時所帶的功能。
（注11）	0203以上型號的變頻器配備有電源電壓切換連接器(CN UX)和電源切換連接器(CN R、CN W)。
（注12）	為控制板上的切換開關。使用這些開關可變更變頻器輸入/輸出信號的規格。
（注13）	通過熱繼電器的輔助接點（手動返回）使配線用斷路器(MCCB)或電磁接觸器(MC)跳閘。
（注14）	和分離、絕緣。
